Kubernetes学习笔记

1.云原生概念

2.容器基本概念

3.Kubernetes基本概念

  • 安装MiniKube https://developer.aliyun.com/article/221687
  • 安装kubectl [https://kubernetes.io/zh/docs/tasks/tools/install-kubectl-linux/]

4.Pod

Pod 实现机制:

  • 共享网络

  • 共享存储

容器设计模式 SideCar

  • 1.Init Container
  • 2.Proxy Container
  • 3.Adapter Container

总结:

  • Pod 是Kubernetes 实现 容器设计模式的核心机制
  • 容器设计模式是Google Borg 的大规模容器集群管理最佳实践
  • 也是Kubernetes 进行复杂应用编排的基础依赖之一
  • 所有设计模式的本质都是解耦和重用

5. 应用与编排-核心原理

Kubernetes 资源对象

  • Spec
  • Status
  • Metadata
  • Labels
  • Annotation
  • OwnReference

控制器模式

  • 控制循环

​ 控制器模式的核心,控制循环包括了控制器,被控制的系统,以及能够观测系统的传感器.

​ 外界通过修改资源spec来控制资源,控制器比较资源spec和status,从而计算出diff,根据diff来决定执行对系统进行怎样的控制操作.控制操作会产生新的输出,被传感器以资源status的形式上报,控制器的各个组件都会是独立自主的运行,根据资源的status进行调整下一步的操作,不断的趋近spec终态.

  • Sensor

控制循环中逻辑传感器由以下三个组件构成

  • Reflector

  • Informer

  • Indexer

    ​ Reflector 通过List 和Watch K8s server 获取资源数据.List 在Controller 重启以及Watch 中断的情况下,进行系统的全量更新;而Watch 则在多次List 之间进行增量的资源更新.Reflector 在获取新的资源数据后,会在Delta 队列中塞入一个包括资源对象信息本身以及资源对象事件类型的Delta 记录,Delta队列中可以保证同一个对象在队列中仅有一条记录,避免Reflector 重新List 和Watch 的时候产生重复的记录.

    ​ Informer 组件不断从Delta队列中弹出delta 记录,然后把资源对象交给Indexer, 让indexer 把资源记录在缓存中,缓存默认设置为用资源命名空间作为索引,可以背Controller Manager 或多个Controller 所共享.再把事件交给事件的回调函数

  • 控制循环的控制器组件

​ 主要有两部分组成,分别是:

  • 事件处理函数

  • worker

    事件处理函数会关注资源的新增,修改,删除的事件,并根据控制器的逻辑决定是否需要进行处理.对需要处理的事件,会把事件关联的资源空间和名字塞入一个工作队列中,由后续的work池中的一个work进行操作,对于工作队列会进行去重操作,避免多个work 处理同一个资源

  • 总结:

  • Kubernetes 所采用的控制器模式,是由声明式API驱动.或者说是基于对Kubernetes 资源对象修改驱动的

  • Kubernetes 资源背后是关注该资源的控制器,控制器将驱动异步控制系统走向设置的最终状态

  • 控制器是自主运行的,可以实现自动化和无人值守

  • Kubernetes 的控制器和资源都是可以自定义的,可以方便的扩展控制器模式.特别对于有状态应用,我们往往通过自定义资源和控制器的方式来自动化运维操作.

6.编排与管理-Deployment

  • Deployment: 管理部署发布的控制器

查看Deployment 状态

kubectl get deployment

  • Deployment 只负责管理不同版本的ReplicaSet,由ReplicaSet 管理Pod副本数

  • 每个ReplicaSet 对应了一个Deployment template 的一个版本

  • 一个ReplicaSet 下面的Pod 都是相同版本

Deployment 控制器

ReplicaSet 控制器

7.编排与管理-Job与DaemonSet

  • Job 管理任务的控制器

新的参数:

  • restartPolicy 重启策略
  • backoffLimit 重试次数

查看Job 状态

kubectl get jobs
  • 并行运行job

spec中新增如下参数:

  • completions:代表pod 执行的次数

  • parallelism:代表并行执行的pod 个数

  • CronJob

  • schedule: crontab 格式相同

  • startingDeadlineSeconds: 最长执行时间
  • concurrencyPolicy: 是否允许并行
  • successfulJobHistoryLimit:运行留存历史Job 个数

Job-管理模式

  • Job Controller 负责根据配置创建pod
  • Job Controller 跟踪Job 状态,根据配置及时重试或者创建pod
  • Job Controller 会自动添加label 跟踪pod,并根据配置并行或者串行创建pod

Job 控制器

DaemonSet:守护进程控制器

  • 保证集群内每一个(或一些)节点都运行一组相同的 Pod
  • 跟踪集群节点状态,保证新加入的节点自动创建对应的Pod
  • 跟踪集群节点状态,保证删除对节点删除对应的Pod
  • 跟踪Pod 状态,保证每个Pod 处于运行状态

DaemonSet 适用场景:

  • 集群存储进程: glusterd,Ceph
  • 日志收集进程:fluentd,logstash
  • 需要在每个节点运行的监控收集器

查看DaemonSet

kubectl get ds

更新DaemonSet

  • RollingUpdate:默认更新策略,当更新模版后,老旧的Pod 模版会被删除,然后创建新的Pod,可以配合健康检查做滚动更新
  • OnDelete:更新DaemonSet 模版后,只有手动的删除对应的Pod,此节点的Pod 才会更新.

DaemonSet -管理模式

  • DaemonSet Controller 负责根据配置创建Pod
  • DaemonSet Controller 跟踪Job状态,根据配置及时重试或创建Pod
  • DaemonSet Controller 会自动添加affinity&label 跟踪对应的Pod,根据配置在每个节点或者适合的节点创建Pod

DaemonSet-控制器

8.应用配置管理

  • ConfigMap

  • Secret

  • ServiceAccount

解决集群身份认证问题

  • Resource

容器资源配置管理

  • SecurityContext

  • InitContainer

9.应用存储和持久化数据卷-核心知识

  • Volume
  • Persistent Volumes
  • Persistent Volume Claim
  • Static Volume Provisioning

10.应用存储和持久化数据卷-存储快照与拓扑调度

  • Kubernetes CSI Snapshot Controller
  • 存储拓扑调度问题
  • Local PV 只能在指定的Node 上被Pod 使用 (PV 有位置限制[.spec.nodeAffinity], 当Pod 从原来Node1 迁移到Node2 时就会产生问题)

  • Pod 与PV 不在同一可用区(Zone)

  • 处理流程

  • Volume Snapshot 处理流程
  • Volume Topology-aware Scheduling 处理流程

11.可观测性

  • Liveness

  • Readiness

  • 应用健康诊断方式

  • 探测方式

    • httpGet .

    发送Http请求,返回结果在200-399之间状态码则表明容器健康

    • Exec.

    通过命令来检查服务是否正常,命令返回0则表示容器健康

    • tcpSocket

    通过容器的IP 和Port执行TCP检查,如果能建立起TCP连接则表示容器健康

  • 诊断结果

    • Success. Container通过了检查
    • Failed. Container未通过检查
    • Unknown. 未能执行检查,不做任何操作

  • 重启策略

    • Always 总是重启
    • OnFailure 失败才重启
    • Never 从不重启

  • 应用健康故障排除

  • 通过describe 查看状态,通过状态判断排查方向

  • 查看对象event事件,查看更详细的信息

  • 查看pod 日志确定应用自身情况

  • 常见应用异常

  • Pod停留在Pending

Pending 表示调度器没有介入,可以通过kubectl describe pod,查看时间排查问题,通常和资源使用相关.

  • Pod 停留在Waiting

一般表示Pod 的镜像没有正常的拉取,通常可能和私有镜像拉取,镜像地址不存在,镜像公网拉取相关.

  • Pod 不断被拉起且可以看到crashing

通常表示Pod 已经完成调度并启动,但是启动失败,通常是由配置、权限造成,需要查看Pod 日志.

  • Pod处于running 但是没有正常工作

通常是由于部分认证字段拼写错误造成,可以通过校验部署来排查, kubectl apply -validate -f pod.yaml

  • Service 无法正常工作

排除网络自身的问题之外,最有可能的问题是label配置有问题,可以通过查看endpoint 的方式进行检查.

  • 启用远程应用调试

  • 代理本地应用到集群 - Telepresence

  • 代理远程应用到本地 - Port-Forward
  • 开源调试工具 - kubectl-debug

12.可观测性-监控与日志

  • 监控
  • 资源监控
  • 性能监控
  • 安全监控

  • 性能监控

  • 日志

  • 主机内核日志
  • runtime日志
  • 核心组件日志
  • 部署应用日志
  • 日志采集
  • 宿主机文件
  • 容器内文件
  • 容器标准/错误输出
  • fluentd 日志采集方案

13.Kubernetes 网络概念与策略

  • 基本网络模型

  • 三个基本条件

    • Pod 与Pod 之间直接通信,无需显式使用NAT
    • Node 与Pod 之间直接通信,无需显式使用NAT
    • Pod 可见的IP地址确为其他Pod 与其通信时所用,无需显式转换

  • 四大目标

    • 容器与容器之间对通信
    • Pod 与Pod 之间的通信
    • Pod 与Service 之间的通信
    • 外部世界与Service 的通信

  • Network Namespace (Netns)

  • 实现内核网络虚拟化的基础,创建了隔离的网络空间

  • 独立的附属网络设备 (lo、veth等虚拟设备或者物理网卡)
  • 独立的协议栈,IP地址和路由表
  • iptables规则

  • ipvs等

  • Pod 与Netns关系

  • 每个Pod 拥有独立的Netns空间,Pod 内的Container 共享该空间,通过共享等Pod-IP对外提供服务

  • 宿主机上还有Root Netns,可以看作一个特殊的容器空间

  • 常见的网络实现方案

  • Flannel,最为普遍的实现,提供多种网络backed实现,覆盖多种场景

  • Calico,采用BGP提供网络直连
  • Canal(Flannel for Network + Calico for firewalling) ,嫁接型创新项目
  • Cilium,基于eBPF + XDP的高性能Overlay网络方案
  • Kube-route,同样采用BGP提供网络直连,集成机遇LVS的负载均衡能力
  • Romana,采用BGP or OSPF提供网络直连能力的方案

  • WeaveNet,采用UDP封装实现L2 Overlay,支持用户态(慢,可加密)/内核态(快,不能加密)两种实现

  • Network Policy

基于策略的网络控制,用于隔离应用并减少攻击面.使用标签选择器模拟传统的分段网络,并通过策略控制他们的之间的流量以及外部流量

使用之前要注意:

  • api server 开启extensions/v1beat1/networkpolicies

  • 网络插件要支持Network Policy,如Calico、Romana、WeaveNet、trireme等

  • 配置实例

    通过标签选择器(包括namespaceSelector 和PodSelector)来控制Pod流量

    • 控制对象

    通过spec字段,podSelector筛选

    • 流方向

    Ingress(入Pod 流量) + from、Egress(出Pod 流量) + to

    • 流特征

    对端(通过name/PodSelector)、IP端(idBlock)、协议(Protocol)、端口(Port)

  • Pod 网络的基本要素

  • Pod 有独立的网络空间和唯一地址
  • Pod 与Pod ，Node，外界网络互相连通

  • Network Policy

  • 控制Pod 到Pod，Node，外界网络的访问限制

14.Kubernetes Service

  • Kubernetes 已用如何相互调用

  • Pod 生命周期短暂，IP随时发生变化

  • Deployment等Pod组需要统一访问入口和做负载均衡

  • 应用在不同环境部署时保持同样的部署拓扑和访问方式

  • 创建和查看service

  • 创建service

    kubectl apply -f service.yml
# 或者
kubectl creared -f service.yml

  • 查看service

    kubectl describe service my-service

  • 集群内访问Service

  • 通过service 的虚拟ip进行访问

  • 直接访问服务名

  • 通过环境变量进行访问

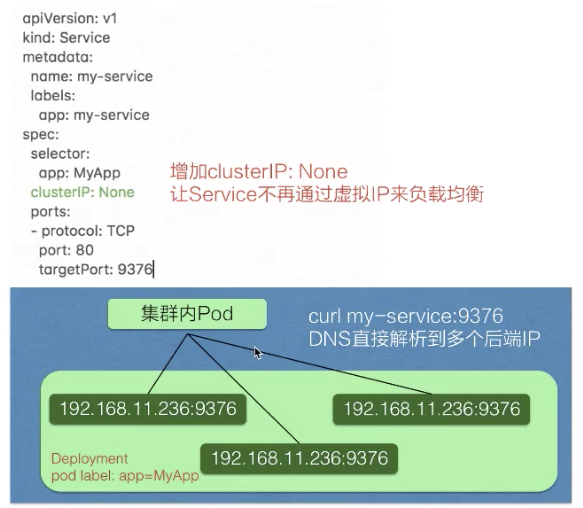

  • Headless Service

创建service时可以指定clusterIP:None，即不会分配IP，Pod可以通过service_name 以DNS的方式解析到所有后端Pod 的IP地址，通过DNS的A记录方式会解析到所有后端的Pod的地址，由客户端选择一个后端的Ip地址，这个A记录会随着Pod的生命周期变化，返回A记录列表也发生变化，要求客户端应用要从DNS返回的A纪录列表中选择一个合适的IP进行访问。


  • 集群外部暴漏service

  • NodePort

    NodePort是在集群的node（集群节点的宿主机）上暴漏节点的一个端口，当有请求访问时节点接收到请求后会把请求转发到对应的虚拟IP地址上

  • Loadbalancer

LoadBalancer 类型是在NodePort上又添加了一层，NodePort是集群节点上的端口，LoadBalancer是在所有节点之上添加了一个负载均衡。这个负载均衡会提供一个统一的入口，把接触到的流量负载均衡到每一个集群节点的Node Pod上，然后Node Pod 在转化成ClusterIP 去访问到实际的Pod 上。

从0开始创作云原生应用

  • Helm 与Helm Chart
  • 编写程序
  • 填写dockerfile 打包镜像
  • 创建helm 空白应用
  • Chart 配置
  • Temple 配置
  • 校验与打包
  • 安装测试
  • 参数覆盖
  • 修改Notes
  • 升级版本

15.深入剖析Linux 容器

  • namespace
  • mount
  • uts
  • pid
  • network
  • user
  • ipc

  • cgroup

  • unshare

  • cgroups

  • 两种驱动

    • systemd cgroup driver
    • cgroupfs cgroup drive

  • 容器中常用的cgroup

    • cpu cpuset cpuacct
    • memory
    • device
    • freezer
    • blkio
    • pid

  • 不常用的cgroup(针对docker来讲)

    • net_cls
    • net_prio
    • hugetlb
    • perf_event
    • rdma

  • 容器镜像

  • docker images:

    • 基于联合文件系统
    • 不同的层可以被其他镜像复用
    • 容器的可写层可以作为镜像新的一层

  • 以overlay为例

  • 容器引擎

  • Containerd 容器架构

  • shim v1/v2
  • OCI
  • Containerd 容器架构-容器流程示例

16.深入理解etcd:基本原理

  • 架构及内部机制解析

  • etcd 数据版本号机制

  • etcd mvcc & streaming watch

  • mini-transactions

  • lease 的概念与用法

  • 使用场景

  • 元数据存储-- Kubernetes

  • Service Discovery(Naming Service)
    • 资源注册
    • 存活性检测
    • API gateway 无状态
    • 支持上万进程的规模
  • Dsitributed Coordination:leader election
  • 分布式系统并发控制

17.深入理解etcd:etcd性能优化实践

  • 理解etcd 性能
  • Raft
    • 网络IO节点之间的RTT/带宽
    • WAL 受到磁盘IO 写入延迟的影响
  • Storage
    • 磁盘IO fdatasync延迟
    • 索引层锁的block
    • boltdbTx的锁
    • boltdb本身的性能

  • 其他

    • 内核参数
    • grpc api层延迟

  • etcd性能优化-服务端

  • 硬件

    • CPU、Memory
    • 磁盘选择SSD
    • 网络带宽优先级
    • 独占部署,减少其他程序运行时干扰

    https://etcd.io/docs/v3.5/op-guide/hardware/

    软件

    • 内存索引层

    提升etcd内存索引性能,优化内存锁的使用减少等待时间(https://github.com/etcd-io/etcd/pull/9511)

    • lease 规模使用

    优化lease revoke和过期失效的算法,解决lease 规模性的问题 (https://github.com/etcd-io/etcd/pull/9418)

    • 后端boltdb 使用优化

    后端batch size limit/interval,可根据不同的硬件和工作负载配置(之前为固定保守值)

    (https://github.com/etcd-io/etcd/commit/3faed211e535729a9dc36198a8aab8799099d0f3)

    • 完全并发读 优化调用boltdb tx 读写锁使用,提升读性能

    (https://github.com/etcd-io/etcd/pull/10523)

    • 基于segregated hashmap 的etcd 内部存储freelist分配回收算法

  • etcd性能优化-客户端

  • put 时避免大value,精简再精简,例如k8s crd的使用
  • 避免创建频繁变化的key/values,例如k8s下node数据上传
  • 避免创建大量lease,尽量选择复用,例如k8s下event 数据管理

18.Kubernetes 调度和资源管理

  • Kubernetes 调度过程

  • Kubernetes 基础调度能力

  • Pod Qos 配置

  • 配置资源Quota
  • Pod 亲和力调度
    • Pod 亲和调度 PodAffinity
    • 必须和某些Pod 一起调度 requireDuringSchedulingIgnoreDuringExceution
    • 优先和某些Pod 一起调度 preferredDuringSchedulingIgnoreDuringExceution
    • Pod反亲和调度 PodAntiAffinity
    • 禁止和某些Pod 一起调度 requireDuringSchedulingIgnoreDuringExceution
    • 优先不和某些Pod 一起调度 preferredDuringSchedulingIgnoreDuringExceution
    • Operator
    • In/Not/Exists/DoesNotExist

  • 满足Pod 与 Node关系调度

    • NodeSelector
    • 必须调度到带了某些标签的Node
    • Map[String]string
    • NodeAffinity
    • 必须调度到某些Node上 requireDuringSchedulingIgnoreDuringExceution
    • 优先调度到某些Node上 preferredDuringSchedulingIgnoreDuringExceution
    • Operator
      • In/Not/Exists/DoesNotExist/Gt/Lt
    • Node 标记/容忍
    • Node Tains
      • 一个Node 可以有多个Taints
      • Effect （不能为空）
      • NoSchedule - 只是禁止新Pod 调度
      • PreferNoSchedule - 尽量不调度到这台
      • NoExecute - 会Evict没有对应toleration的Pods， 并且也不会调度新的上来
    • Pod Tolerations
      • 一个Pod 可以有多个Tolerations
      • Effect 可以为空，匹配所有
      • 取值和Taints的Effect 一致
      • Operator
      • Exists/Equal

  • Kubernetes 高级调度能力

  • 基础调度策略：

    • 先到先得策略（FIFO） - 简单、公平、上手快
    • 优先级策略（Priority） - 符合日常公司业务特点

  • 优先级调度和抢占

    • Priority

    • 创建PriorityClass

    • 为各个Pod 配置不同PriorityClassName
    • 一些内置优先级
      • 内置默认优先级 DefaultPriorityWhenNoDefaultClassExists = 0
      • 用户可配置的最大优先级限制 HighestUserDefaultPriority = 100 0000 0000 (10亿)
      • 系统级别优先级限制 SystemCriticalPriority = 200 0000 0000(20亿)
      • 内置系统级别优先级
      • system-cluster-critical
      • system-node-critical

    • 优先级调度过程

    • Preemption

    • 优先级抢占过程

    • 优先级抢占策略

      • 优先选择打破PDB 最少的节点
      • 其次选择待抢占Pods 中最大优先级最小的节点
      • 再次选择待抢占Pods 优先级加和最小的节点
      • 接下带选择待抢占Pods 数目最小的节点
      • 最后选择拥有最晚启动的Pod 的节点

      在上面五步串行策略后，会选择一个合适的节点，然后对节点上待抢占的Pod 进行delete 这样就完成了一次待抢占的过程。

19.调度器的调度流程和算法介绍

  • 调度流程


  • 调度算法
  • Predicates

  • Priorities

  • 如何配置调度器

  • 如何启动一个调度器
    • 默认配置(--write-config-to)
    • 配置文件(--config)
  • 配置文件解释
  • algorithmSource
    • Provider
    • file
    • configMap
  • 如何扩展调度器
  • Scheduler Extender
    • 功能
    • 不改变原先调度的代码,直接在调度外起服务作为插件给调度器调用(类似webhook)
    • 支持preficate,preempt,priority,bind的注入
    • 一种ExtendResource,Bind 只能一个extender
    • 配置文件解释
    • 案例
    • 申请GPU现存,具体卡的显存只有Extender知道,所以增加Extender的Filter
  • Scheduler Framework
    • 扩展点用途
    • 并发模型
    • 自定义Plugin
    • vendor
    • fork

20.GPU管理和Device Plugin工作机制

  • 需求来源

  • GPU的容器化

  • 构建支持GPU容器镜像

    • 直接使用官方深度学习容器镜像
    • 基于NVIDIA的CUDA镜像基础构建
  • 利用Docker 将该容器镜像运行起来,并把GPU设备和依赖库映射到容器中

  • GPU容器镜像原理

  • K8s的GPU管理

  • 部署GPU Kubernetes

    • 安装NVIDIA 驱动
    sudo yum install -y gcc kernel-device-$(uname -r)
sudo /bin/sh ./NVIDIA-Linux-x86_64*.run
    • 安装NVIDIA Docker2
    sudo yum install nvidia-docker2
sudo pkil -SIGHUP dockerd
    • 部署NVIDIA Device Plugin
    kubectl create -f nvidia-device-plugin.yml
    • 验证部署GPU Kubernetes 结果
    kubectl describe node-gpu-node-01
    • 查看运行结果
    $ kubectl apply -f groupod.yml
pod/gpu created

$kubectl exec -it gpu --nvidia-smi

  • 工作原理

  • 通过扩展的方式管理GPU 资源

    • Extended Resource
    • Device Plugin Framework

  • Extended Resource 的上报

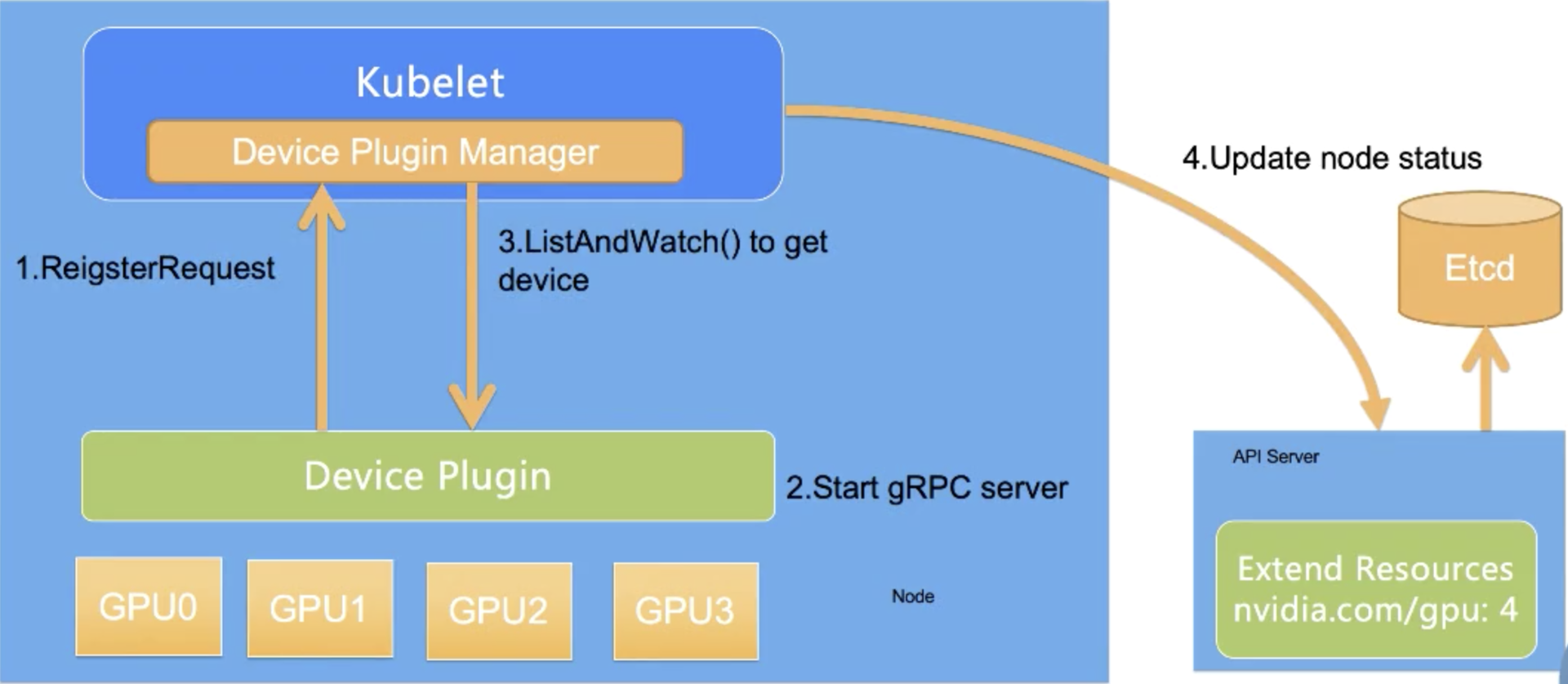

  • Device Plugin 的工作机制

    • 资源上报和监控


    • Pod的调度和运行


  • Device Plugin 机制的缺陷

    • 设备调度发生在Kubelet 层面,缺乏全局调度视角
    • 资源上报信息有限导致调度精细度不足
    • 调度策略简单,并且无法配置,无法应对复杂场景

  • 社区的异构资源调度方案


21.Kubernetes 存储架构及插件使用

  • Kubernetes 存储体系架构
  • PV Controller:负责PV/PVC的绑定,生命周期的管理,并根据需求进行数据卷的Provision/Delete操作;
  • AD Controller:负责存储设备的Attach/Detach操作,将设备挂载到目标节点;
  • Volume Manager:管理卷的Mount/Unmount操作,卷设备的格式化等;
  • Volume Plugins:扩展各种存储类型的卷管理能力,实现第三方存储的各种操作能力与Kubernetes系统结合;
  • Scheduler:实现Pod 调度能力,存储相关的调度器实现了针对存储卷配置进行调度
  • FlexVolume介绍及使用
  • CSI介绍及使用

22.有状态应用编排StatefulSet

- StatefulSet:面向

23.Kubernetes API 编程范式

  • Custom Resource Definition(CRD)

24.Kubernetes API编程利器:Operator 和Operator Framework

  • 概述
  • CRD
  • CR
  • webhook
  • 工作队列
  • controller
  • operator
  • Operator Framwork 实战
  • 初始化
  • 创建API
  • 填充CRD
  • 生成webhook 框架
  • 填充webhook
  • 填充controller
  • 工作流程
  • 用户创建SidecarSet
  • webhook受到Sidecarset,缺省值配置和配置项校验
  • 用户创建pod
  • webhook拿回对应的Sidecarset,注入到Pod中
  • controller 实时检测Pod信息,并更新Sidecarset状态

[参考资料]

[1].https://edu.aliyun.com/roadmap/cloudnative

[2].https://time.geekbang.org/column/intro/116

[3].https://portworx.com/ (#1 Kubernetes Storage Platform)

[4].https://blog.frognew.com/post.html
